老上光OLD-SG 9.013657显微镜测量软件定标教程
所属分类：显微镜百科 点击次数：1010 发布日期：2019-03-25
大家好，今天给大家讲解一下老上光显微镜测量软件OLD-SG定标教程。
1.首先找到显微镜测量标尺，放在显微镜工作台上，找到图像。
2.第二步打开测量软件如下图标

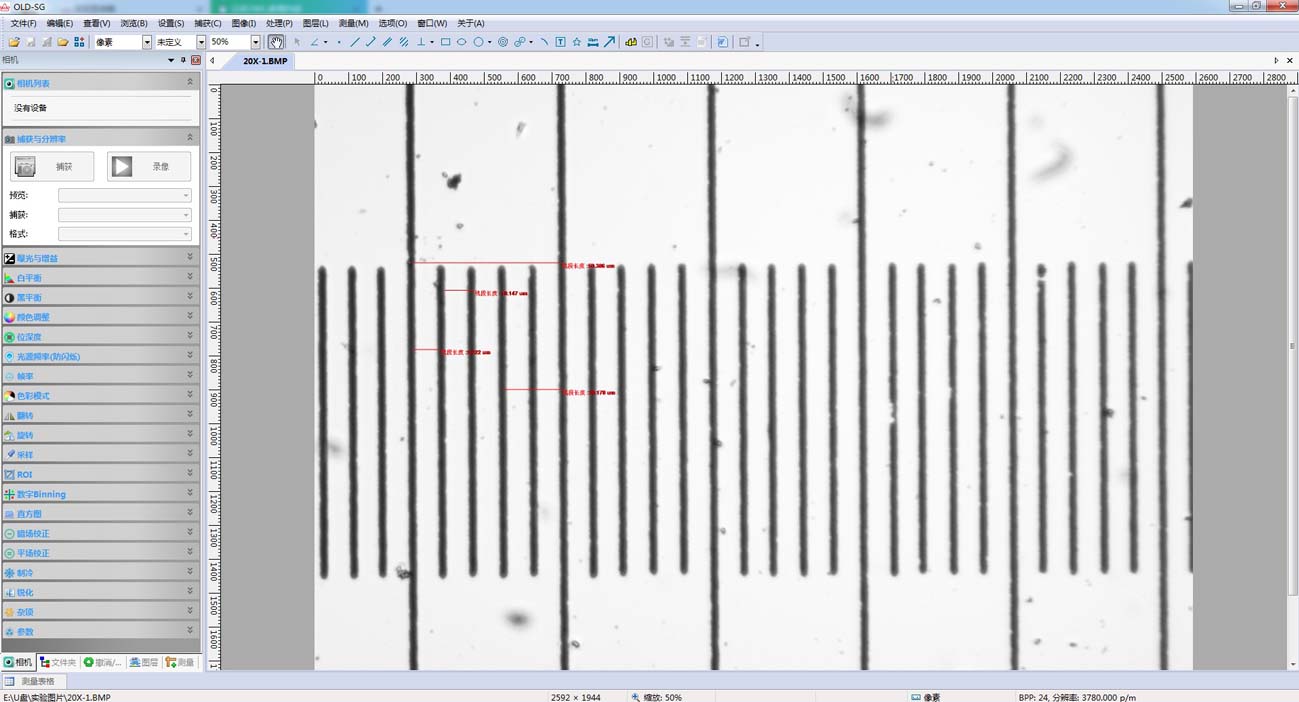

3.切换显微镜摄像杆，使电脑出现标尺图像。如下图：

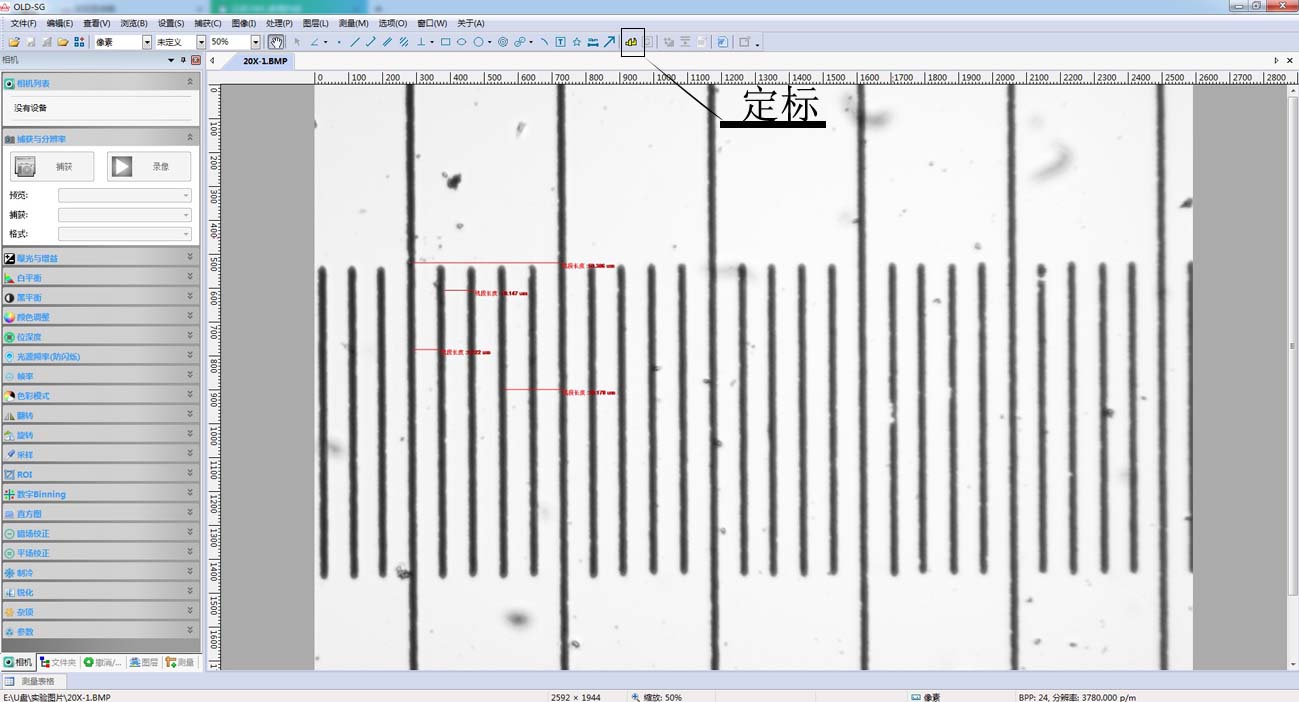

4.点击定标按钮（如下图）
按钮放大图示：

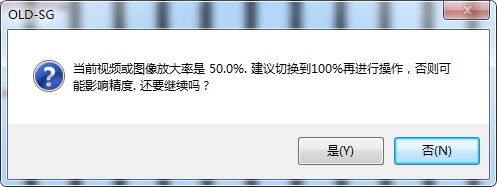

5.点击定标以后，弹出对话框：
当前视频或图像放大率是50.0%，建议切换到再进行操作，否则可
能影响精度，还要继续吗？（如下图所示）
6. 选择“是”以后，会再次弹出对话框如下图示：
在提示对话框后面，有两个竖虚线一条横实线的线段，鼠标放上以后变成箭头（如图）
7.按住不放拖动到标尺线段，把虚线放置到标尺竖线的一侧如下图示：
注意：如果左侧虚线在标尺竖线的左侧，那么右侧虚线也要放在标尺竖线的左侧。同理，如果您把左侧虚线放置在标尺线的右侧，那么，右侧虚线也要放在标尺竖线的右侧。
8.填写定标对话框：
放大率：是指当前物镜的大小。当前是10倍物镜，所以填写10X。
实际长度：是指我们刚两条竖虚线之前的长度。我们使用的是0.01mm标尺。最小的一格为
0.01mm，也就是10微米。在虚线内一共有26个格，所以是260微米。单位：微米
9.我们最后所填的数据如下图：
点击确定以后，我们的标尺就可以使用了。
好了，教程已经讲完了，大家觉得还看不明白的话，可以邮件联系我：2335287164@qq.com
以后还会出定标相关的视频教程。谢谢大家。
