显微镜测量软件OLD-SG剖面线功能使用教程
所属分类：显微镜百科 点击次数：607 发布日期：2019-04-05
13.11 剖面线…

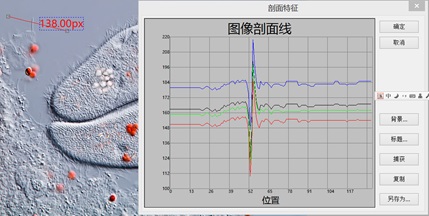

主要是用于显示所选定线段上所有点的强度分布。选择处理>剖面线…菜单会弹出如下图所示的剖面特征对话框：
剖面图的X轴代表空间标度，Y轴表示每个标度点所对应的亮度值(从0到255)。对话框中的主要功能介绍如下：
背景：激活系统调色板对话框设置剖面图的背景色；
标题：设置与每一条直线所对应的剖面图的标题名称，缺省值为“图像剖面线”；
捕获：将当前选定直线所对应的剖面图作为内容存入一未命名的新窗口中供处理以及保存；
复制：将当前选定直线所对应的剖面图复制到系统剪切板，其内容可用于文件>粘贴为新文件；
另存为：将当前选定直线所对应的剖面图以BMP格式存入磁盘上指定的文件中。
其方法有两种：
1. 选择处理>剖面线…菜单会弹出剖面特征对话框，选择测量>线段>任意线段命令(水平线段或垂直线段均可以)画一条直线（事实上可以有多条），保持所画的线段为选中状态（一次只能有一条被选中），这时直线覆盖的部分的R、G和B值分布就会显示在对话框中；如果有多条，选择不同的直线，则会显示对应选中线段的剖面图；
2. 在图像窗口先选择测量>线段>任意线段命令(水平线段或垂直线段均可以)画一条直线（事实上可以有多条），保持所画的线段为选中状态（一次只能有一条被选中）；再选择处理>剖面线…菜单会弹出剖面特征对话框，这时直线覆盖的部分的R、G和B值分布就会显示在对话框中；
做此命令前须先在图层上画测量直线段。如果有多条，选择不同的直线，则会显示对应选中线段的剖面图；
