显微镜测量软件toupview测量功能之水平线段教程
所属分类：显微镜百科 点击次数：636 发布日期：2019-04-07
15.4.2线段> 水平线段
在特定图层上测量两点之间的水平线段。其中操作步骤同线段测量是一样的，只是第2个点会限制在同第1个点同一水平线上。
注意：a)为检查或更改选中测量对象的参数，一次只能选中一个测量对象，这里测量侧边栏会自动激发，在测量侧边栏中可以编辑选中对象外观和坐标，查看计算属性；b)测量侧边栏中的外观，坐标仅在单个测量对象选中的时候才会使能。而计算项对单个或多个测量对象均有效。其计算结果取决于选中对象的类型(这里的测量对象类型可以是同类也可以是非同类)。
15.4.3线段> 垂直线段
在特定图层上测量两点之间的垂直线段尺寸。在特定图层上测量两点之间的垂直线段。其中操作步骤同线段测量是一样的，只是第2个点会限制在同第1个点同一水平线上。
注意：a)为检查或更改选中测量对象的参数，一次只能选中一个测量对象，这里测量侧边栏会自动激发，在测量侧边栏中可以编辑选中对象外观和坐标，查看计算属性；b)测量侧边栏中的外观，坐标仅在单个测量对象选中的时候才会使能。而计算项对单个或多个测量对象均有效。其计算结果取决于选中对象的类型(这里的测量对象类型可以是同类也可以是非同类)。

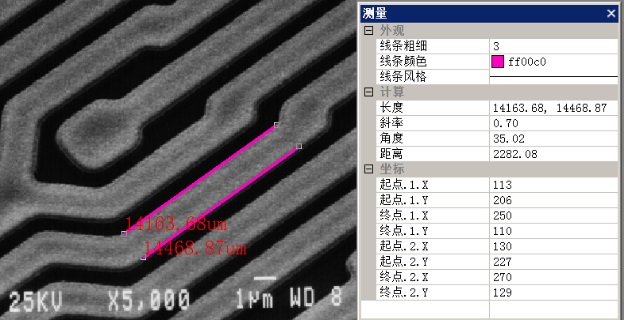

15.5平行线
1. 选择测量>平行线命令；
2. 将鼠标移到图像上待测量的第1个点，单击鼠标左键标志该点1；
3. 将鼠标移到图像上待测量的第2个点，单击鼠标左键标志该点2；
4. 将鼠标移到图像上待测量的第3个点，单击鼠标左键标志该点3；
5. 再次移动鼠标，这时会发现第4个点会被限制在：其同第3个点连接的线段平行于连接第1，2点之间的线段。鼠标左键标志该点4.这里在图像上就会画出两条有标识同长度信息的平行线。
注意：a)为检查或更改选中测量对象的参数，一次只能选中一个测量对象，这里测量侧边栏会自动激发，在测量侧边栏中可以编辑选中对象外观和坐标，查看计算属性；b)测量侧边栏中的外观，坐标仅在单个测量对象选中的时候才会使能。而计算项对单个或多个测量对象均有效。其计算结果取决于选中对象的类型(这里的测量对象类型可以是同类也可以是非同类)。
