显微镜测量软件IMAGEVIEW测量功能-垂直线教程
所属分类：显微镜百科 点击次数：625 发布日期：2019-04-08

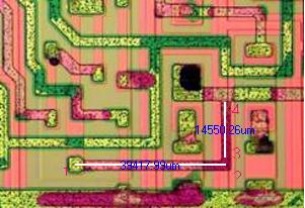

15.7.1垂直线>四点画垂线
1. 将鼠标移到图像上待测量的第1个点，单击鼠标左键标志该点1；
2. 将鼠标移到图像上待测量的第2个点，单击鼠标左键标志该点2；这里会在图像上标识上一条连接1，2点的线段1(第1条线段)。
3. 将鼠标移到图像上待测量的第3个点，单击鼠标左键标志该点3；
4. 再次移动鼠标，这时会发现第4个点会被限制在：其同第3个点连接的线段垂直于连接第1，2点之间的线段。鼠标左键标志该点4.这里在图像上就会画出两条有标识和长度信息的垂直线。
注意：a)为检查或更改选中测量对象的参数，一次只能选中一个测量对象，这里测量侧边栏会自动激发，在测量侧边栏中可以编辑选中对象外观和坐标，查看计算属性；b)测量侧边栏中的外观，坐标仅在单个测量对象选中的时候才会使能。而计算项对单个或多个测量对象均有效。其计算结果取决于选中对象的类型(这里的测量对象类型可以是同类也可以是非同类)。
15.7.2垂直线>三点画垂线
1. 将鼠标移到图像上待测量的第1个点，单击鼠标左键标志该点1；
2. 将鼠标移到图像上待测量的第2个点，单击鼠标左键标志该点2。这时在这两点之间会画出第1条线段；
3. 将鼠标移到图像上待测量的第3个点，单击鼠标左键标志该点3；第2条线会一直垂直于第1条线。
注意：a)为检查或更改选中测量对象的参数，一次只能选中一个测量对象，这里测量侧边栏会自动激发，在测量侧边栏中可以编辑选中对象外观和坐标，查看计算属性；b)测量侧边栏中的外观，坐标仅在单个测量对象选中的时候才会使能。而计算项对单个或多个测量对象均有效。其计算结果取决于选中对象的类型(这里的测量对象类型可以是同类也可以是非同类)。
