显微镜测量软件OLD-SG选项功能教程 项 文件 打印

所属分类:显微镜百科 点击次数:672 发布日期:2019-04-11

16.1 项…
项对话框共有七个选项页,为快速保存、文件、打印、网格、光标、捕获、杂项等。

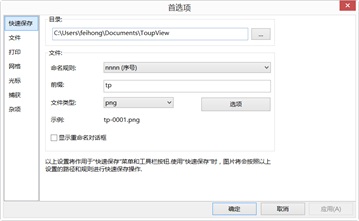

16.1.1 快速保存




















用户在这里可以设置文件>快速保存菜单和快速保存工具栏按钮快速保存文件时所需要的内容:
目录:文件目录可以通过单击浏览按键 进行选择。缺省为c:/Users/user/Document/显测软件
文件:文件名包括命名规则、前缀、文件类型,文件名是前缀、命名规则、类型的组合,如示例所示。
命名规则:文件名的命令方法,这里选择的是年月日小时分钟秒的组合以及nnnn(序号)命令方法。缺省是yyyy-mm-dd-HH-MM-SS;




前缀:文件名除命名规则确定的符号以外,还有用户按自己的风格定义的前缀,前缀可以是任意的符号组合;缺省为空;
文件类型:显测软件提供了多种文件保存格式(包括bmp,jpg,png和tif);缺省是png;
选项:当选择jpg,png和tif三种格式时,用户可通过选项设置压缩质量和编码方式等参数,请参考文件>保存为…获得更多信息;
示例:根据用户定义前三项选项(命名规则、前缀、文件类型)确定最终文件名示例;
显示重命名对话框:当这一项选择时,选择文件快速保存或单击工具栏上的文件快速保存按钮,会弹出如下图所示的文件重命名对话框如下图所示:






输入新的重命名文件,单击确定即可

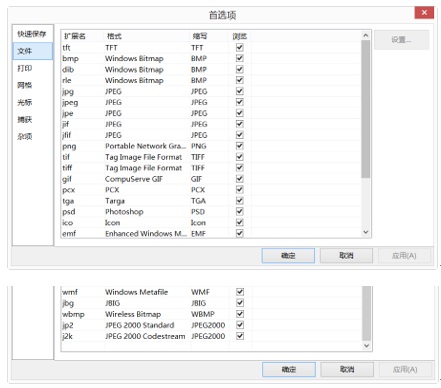

16.1.2 文件
用户可通过文件页查看文件扩展名、格式和缩写,并根据需要决定是否让某种格式的文件在图像浏览窗口中以缩略图的方式显示。选中某一项,单击文件保存选项的设置以设置文件保存选项。

































扩展名:用于标识文件的扩展名;
格式:文件格式的英文全称;
缩写:文件格式的缩写;
浏览:复选/不选以决定某种格式的文件是否在图上像浏览窗口显示;
设置:设置文件在保存时的选项,这里的主要是针对JPEG,Portable Network Graphics, Tag Image File Format, CompuServ, JPEG 2000 Standard, JPEG Codestream 图像质量,压缩选项进行事先喜好设置以便在后面保存文件的时候,直接用到这里的设置选项。有关这一块的内容,请参见文件>另存为…对话框中的选项按键的介绍。

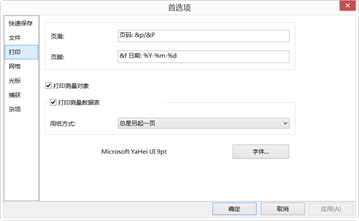

16.1.3 打印
用户可在下面的格式中设置页眉和页脚。



















页眉:页眉打印的格式;
页脚:页脚打印的格式;
打印测量对象:要不要打印图层上的测量对象;
打印测量数据表:要不要将测量表格中的数据打印出来,如果选择打印测量数据表,则还需选择测量数据表同图像页的关系,即用纸关系,有三种,即:
总是另起一页:测量数据表相对图像另外重新起一页;
自动:如果图像连同测量数据一页可以放得下,就不另起一页;如果放不下,就另起一页;
不另起一页:测量数据表直接接在图像后打印;
字体…:打印时采用的字体。
页眉同页脚的打印格式统一列出如下:
&f:文件名:%M:十进制显示分钟(00-59)
&p:当前页:%p:12小时制显示当前地区时间
&P:总页数:%S:十进制显示秒(00-59)
%A:完整星期名:%U:十进制显示一年周数(默认星期日作为一周开始) (00-53)
%b:简写月名称:%w:十进制显示周(0-6;0代表星期日)
%B:完整月名称:%W:十进制显示一年周数(星期一作为一周开始00-53)
%c:显示合适的时间和日期 :%x:显示当前地点日期
%d:十进制显示月日(01-31) :%X:显示当前地点时间
%H:24小时制显示时间(00-23) :%y:无世纪十进制显示年(00-99)
%I:12小时制显示时间(01-12) :%Y:带世纪十进制显示年
%j:十进制显示天数(00-366) :%z:时区名或简写;若时区不知道,可填否
%m:十进制显示月(01-12) :%%:百分比记号
这里举例如下:
&f Date: %Y-%m-%d表示“文件名 Date:2012-07-08”。
页: &p/&P表示“页:2/4”。
