荧光显微镜摄像头测量软件OLD-SG查看教程之网格
所属分类：显微镜百科 点击次数：854 发布日期：2019-04-23
8.4 网格
网格菜单有5个子菜单，分别为：
8.4.1 设置…
关于查看>网格>设置…菜单，请参考选项>项…菜单，点击网格属性页。
8.4.2 网格线>无网格线
选择查看>网格线>无网格线命令会删除叠加在图像或视频窗口的手工网格线或自动网格线。
8.4.3 网格线>手工网格线

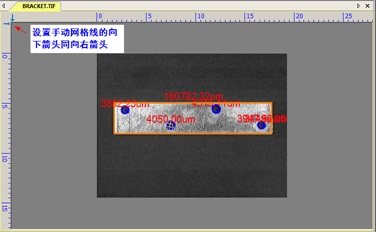

选择查看>网格线>手工网格线命令会在图像或视频窗口水平标尺右端和垂直标尺顶端分别显示两个箭头，一个是向下箭头，一个是向右箭头，如下图所示：

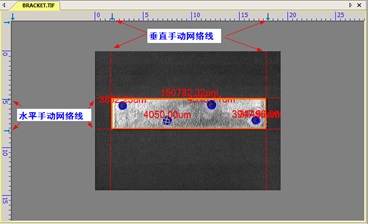

将鼠标移到向下箭头上会显示水平拖动图标。沿水平标尺拖动向下箭头，当箭头移动到图像或视频区域时，会出现一条垂直线段，释放鼠标左键，该线即会直接画在图像或视频上。重复上面的步骤可以拖动多条垂直线段到图像或视频区域，形成手工网格线。
2. 将鼠标移到向右箭头上会显示垂直拖动图标。沿垂直标尺拖动向右箭头，当箭头移动到图像或视频区域时，会出现一条水平线段，释放鼠标左键，该线即会直接画在图像或视频上。
重复上面的步骤可以拖动多条水平线段到图像或视频区域，形成手工网格线。
8.4.4 网格线>自动网格线
选择查看>网络>自动网络线会在图像或视频区域叠加上间距自动计算好的网格线。自动网格线可通过查看>网络>设置…菜单进行设置。
8.4.5 网格线>删除所有网格线
删除叠加在图像或视频上的所有手工网格线或自动网格线。
8.5 适合窗口 NUM *
选择查看>适合窗口会自动改变当前显示窗口图像或视频大小以与窗口尺寸匹配。
注意：选择适合窗口命令会使查看>实际大小菜单使能。
8.6 实际大小 NUM /
选择查看>实际大小菜单会将图像显示成实际像素大小尺寸(即显示比例)。
注意：当目前图像或视频显示比例为，查看>实际大小无效；在其他图像显示比例情况下，查看>实际大小使能。
8.7 全屏显示 ESC
选择设置>全屏显示菜单会将当前的视频以全屏的方式显示。单击ESC也可进入全屏显示模式，再次单击ESC会回到原来的缺省视频窗口显示模式（非全屏模式）。
注意：要想使ESC命令有效，视频窗口必须处在聚焦状态。
8.8 追迹
选择查看>追迹菜单后，鼠标光标将变为一只手一样的形状 。如果视频/图像的真实尺寸大于当前窗口尺寸，可用此命令来移动图像在窗口中的相对位置，其功能与窗口滚动条相似。
注意：当视频/图像显示区域小于窗口尺寸时，查看>追迹命令仍然有效，但视频/图像不能移动。
