随着电力事业的发展，家用电器的普及，用电量的增长，电气火灾也在逐年增多。因此查清火灾原因，从中找出教训，提出预防措施，已成为减少电气火灾的一项重要手段。在火灾现场勘查中，当已知或判明了熔痕是短路造成的，这个短路是在火灾前发生的（简称一次短路），还是火灾中发生的（简称二次短路），即短路引起火灾，还是火灾引起短路？就成为怎样鉴别短路熔痕一个有实际意义的问题。

1、导线短路痕迹及其火险性

       660~2000℃以上，因此短路强烈的电弧高温作用可使铜、铝导线局部金属迅速熔融、气化，甚至造成导线金属熔滴的飞溅，从而产生了导线短路熔化的痕迹。在火灾现场勘查中常发现圆珠状、尖状凹坑状、喷溅熔珠。

       由于铝在700℃以上的高温下发生剧烈的氧化反应，同时放出大量的热，它与铜的飞溅熔珠相比更不易冷却。所以铝的熔珠具有更大的火险性。实践证明，它能点燃平铺在实验台的上1～31.5米），在火场勘查中遇到此熔珠时，可在其附近查找有无线路经过，并应充分估计起火点不一定在短路处。老上光金相显微镜。

 2、熔痕使用老上光金相宏观显微镜鉴别

       一次短路一般仅有一个短路点，其熔珠一般没有烟雾熏痕；二次短路可能多处留下短路痕迹，且有烟熏黑痕；铝线短路熔珠表面上有少量的灰色氧化铝，熔珠的个别部位有塌凹现象。

       二次短路熔珠的气孔内壁相当粗糙，呈现鳞片状，气孔大而多，一次短路的气孔内壁稍光微滑，呈细鳞片状，气孔小而少。

 3、熔痕使用老上光金相微观显微镜鉴别

       为进一步证实一次短路与二次短路的宏观鉴别，就需用金相分析进行检验。

       由于短路熔痕在结晶时的过冷度和冷却速度等条件不同，经实验表明，一次短路熔痕的显微组织大都是由细少的柱状晶组成的。而二次短路熔痕的显微组织都是由等轴晶组成，且被很多气孔分割，出现较多粗大晶界。

       一次短路熔痕由于其形成的环境温度低、冷却速度快，凝固过程短，虽被截留在熔痕内的气体较多，来不及析出体外，但由于它是在燃烧产物、水蒸气少的环境中形成的，故氧气的溶解量少，所以，其短路熔痕气孔周围生成的（Cu+Cu2O）共晶体很少，且其内部气孔总是又小又少。

       二次短路熔痕是在火灾中形成的，因火场温度高、冷却速度慢，凝固过程长，以及火灾环境中存在着大量的灰尘、杂质和各种燃烧产物，再加上空气中的水蒸气多，氧与铜反应充分，故生成的（Cu+Cu2O）共晶体的数量也相应增多，且其内部气孔总是又大又多。同时也说明二次短路熔痕比一次短路熔痕更明显。

       一次短路熔珠在形成时，因环境温度较低，只有在短路点短路瞬间处于高温状态，而整个导线的温度并不高，其金相组织仍然呈方向性，所以熔珠过度区（熔珠与导线衔接处）的界限比较明显。

      二次短路熔珠在形成之前，因火灾的高垠作用，整个导线的温度比较高，所以，过度区域界限比较模糊（界限不明显）。

       以上分析表明，在电气火灾现场勘查中，通过金相分析严格区分一次短路与二次短路，才能准确地认定起火点和起火原因。

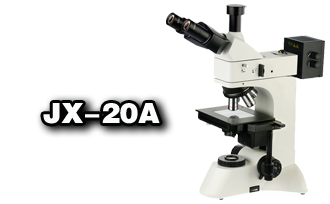

在这里推荐一款可以实现上面操作的金相显微镜：

该款显微镜配备了高清摄像头，可以与显微镜完全的结合一起，形成非常清晰的画面。
