全自动维式硬度计参数与现场实拍案列
所属分类:显微镜百科 点击次数:754 发布日期:2019-08-14
北京工业大学采购全自动维氏硬度一台,于2019年7月29日验收完成。

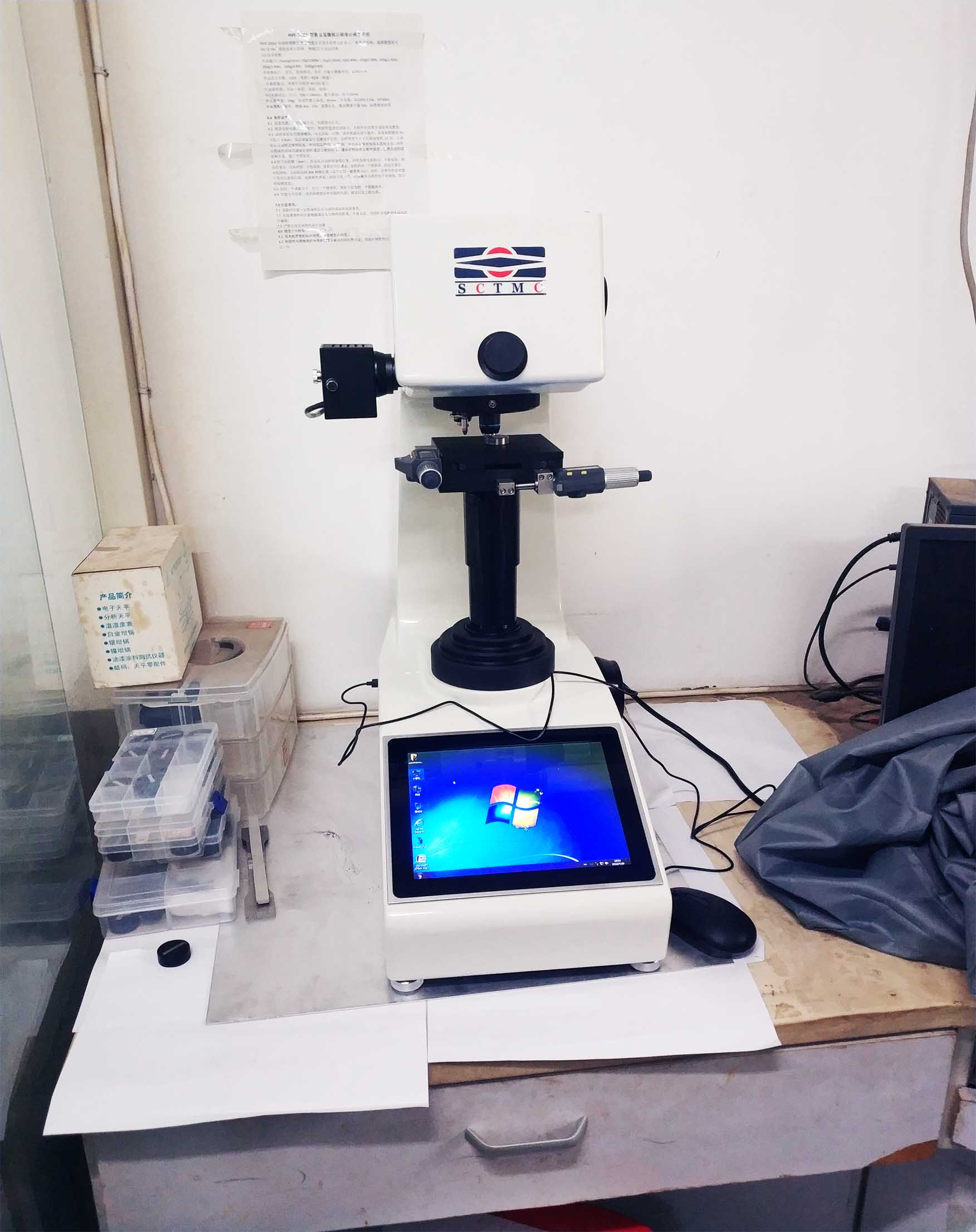

下面是现场传回画面。
全自动维氏硬度计
维氏硬度计主要参数:
功能特点:
本仪器是全新一代的显微硬度计,采用工业平板电脑与硬度计相结合,测试需要的全部参数在平板电脑上选择,触摸屏操作方便快捷,显示清晰直观。内置CCD图像采集系统在平板电脑上可直接显示动态的压痕图像,锁定图像并自动测量维氏硬度值,测量精度高,性能稳定,避免了人为操作误差。硬度计功能齐全,具备了国内先进水平。
硬度计和电脑一体化设计。搭载Windows 7操作系统,具备电脑的所有功能,可外接显示器、打印机等输出设备。
物镜与压头自动识别、自动切换。
升降丝杆采用蜗轮蜗杆结构,传动平稳。
数显十字试台,定位、测量更。
手动选取试验力,试验力加载/保荷/卸载过程自动完成。

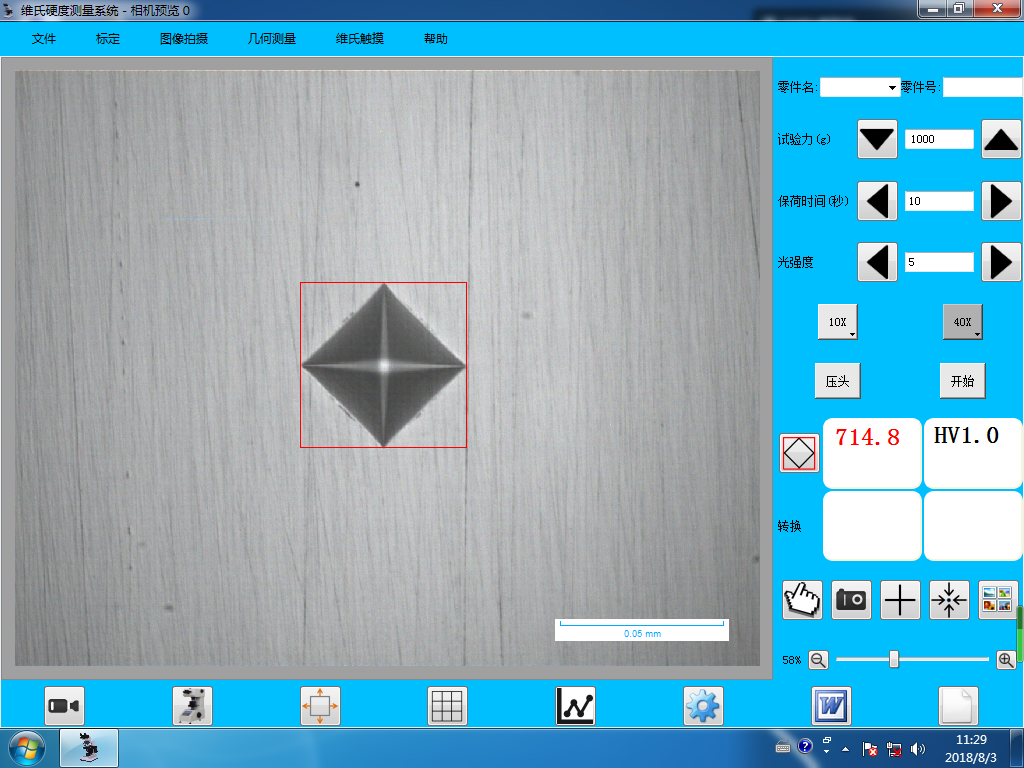

内置CCD图像自动测量系统,压痕显示清晰直观,硬度值自动测量。
具有硬度标尺转换功能,可在各硬度标尺之间进行换算。
自动记录测量数据,可生成硬度-深度曲线,保存成WORD文档。
型号 | XHVT-1000Z | |
试验力 | gf | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
N | 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N | |
硬度测试范围 | 1HV~2967HV | |
测试模式 | HV/HK | |
试验力施加方法 | 自动(加载/保荷/卸载) | |
物镜和压头切换 | 自动切换 | |
计算机配置 | CPU:Intel I5,内存:4G,固态硬盘:128G | |
摄像头像素 | 130万 | |
转换标尺 | HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW | |
硬度读取 | 触摸屏显示压痕、自动读取 | |
数据输出 | 可生成WORD或EXCEL报告,得到曲线图 | |
物镜 | 10×,40× | |
有效视场 | 10×:680μm,40×:170μm | |
最小测量单位 | 10×:0.1μm,40×:0.025μm | |
保荷时间 | 0~60s | |
光源 | 卤素灯光源 | |
数显X-Y试台 | 尺寸: 120×120mm; 行程: 25×25mm; 分辨率: 0.001mm | |
试样更大高度 | 170mm | |
压头中心至机壁距离 | 130mm | |
电源 | AC220V,50Hz | |
执行标准 | ISO 6507,ASTM E384,JIS Z2244,GB/T 4340.2 | |
外形尺寸 | 560×335×675mm,外箱尺寸650×380×960mm | |
重量 | 净重48kg,毛重62kg |
